商品の詳細:
|
| 炎阻害剤: | そうだ | 密封保護とストレスを提供: | 1~3コアケーブル |
|---|---|---|---|
| 原産地: | CN （起源） | ロゴ: | 慣習 が できる |
| 材料: | クロスリンクポリオレフィン | リード タイム: | 3〜7日 |
| 隔熱器の種類: | 熱縮約関節 | 紫外線耐性: | そうだ |
| ハイライト: | 3コア式熱縮約関節,42KV 熱縮約関節,MVケーブル 熱縮約関節 |
||
1コア,3コア 熱縮約関節 MVケーブル 42KVまで

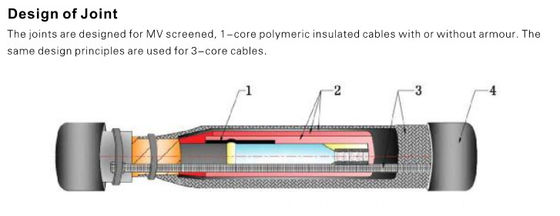

接続は35kVまでのスクリーニング単核または3コアポリマー隔離MVケーブル用に設計されています.
ストレスの制御管は,ストレスの緩和マスティックと一緒に,ケーブル画面の端の電気フィールドを平らにするために使用されます.熱縮約保温管は,コア保温の上に一貫した保温厚さを提供.
熱収縮二層管は,隔熱とスクリーンの間の空隙のないインターフェースを確保するために採用されています.関節領域を包み込む銅網は金属スクリーンを再構築します.合体全体にスクリーン連続性を提供するために,溶接または溶接のない地球接続が利用可能である外部密封と保護は,接着剤で覆われた熱縮小管によって行われます.
1電気ストレスの制御
ストレスの制御管は,ストレスの緩和マスティックと一緒に,ケーブル画面の端の電気フィールドを平らにするために使用されます.
2隔熱とスクリーン
熱縮約隔熱管は,ケーブルの厚さを満たすか,またはそれを上回るような一貫した隔熱厚さを提供します.熱縮小半導体 / 隔熱 双層管も,隔熱とスクリーンとの間の真空のないインターフェースを確保するのに役立つために採用.
3金属のシールド
結合領域の周りに包まれた銅網が金属のスクリーンを再構築します. 結合全体でスクリーンの連続性を確保するために,溶接または溶接のない地球接続が利用できます.
4外密封と保護
外部密封と保護は,接着剤で覆われた,熱縮小管によって行われます.それはケーブルオーバーシートから期待されるように機械的保護と化学的抵抗を提供します.
• 交叉結合したポリオレフィンから製造
• 客の要求により,炎阻害装置が提供されます
• 異なる構成要件を満たす
• 収縮温度:90°Cで開始し,130°Cで完全に回復します.
選択表:
RSJY-1フィルタ付き,1コアポリマー絶縁ケーブル 6kV,10kV,20kV,30kVおよび35kVの直結
結合は35kVまでのスクリーニング単核ポリマー隔離MVケーブル用に設計されています.
| 定数電圧 U0オーケストラm) | 横断面 (mm)2) | キット番号 | L について |
| 尺寸 (mm) | |||
| 3.6/6(7.2) kV | 25〜50 | 6kVRSJY-1/1 | 820 |
| 70〜120 | 6kVRSJY-1/2 | 820 | |
| 150から240 | 6kVRSJY-1/3 | 820 | |
| 300〜400 | 6kVRSJY-1/4 | 820 | |
| 500〜630 | 6kVRSJY-1/5 | 820 | |
| 800から1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10(12)kV 6.35/11 ((12) kV 8.7/15(17.5) kV |
25〜50 | 10kVRSJY-1/1 | 820 |
| 70〜120 | 10kVRSJY-1/2 | 820 | |
| 150から240 | 10kVRSJY-1/3 | 820 | |
| 300〜400 | 10kVRSJY-1/4 | 820 | |
| 500〜630 | 10kVRSJY-1/5 | 820 | |
| 800から1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20(24)kV 12.7/22(24)kV | 35〜50 | 20kVRSJY-1/1 | 820 |
| 70〜120 | 20kVRSJY-1/2 | 820 | |
| 150から240 | 20kVRSJY-1/3 | 820 | |
| 300〜400 | 20kVRSJY-1/4 | 1020 | |
| 500〜630 | 20kVRSJY-1/5 | 1020 | |
| 800から1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30(36)kV 19/33 ((36) kV |
35〜50 | 30kVRSJY-1/1 | 1100 |
| 70〜120 | 30kVRSJY-1/2 | 1100 | |
| 150から240 | 30kVRSJY-1/3 | 1100 | |
| 300〜400 | 30kVRSJY-1/4 | 1100 | |
| 500〜630 | 30kVRSJY-1/5 | 1100 | |
| 800から1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-1/1 | 1100 |
| 70〜120 | 35kVRSJY-1/2 | 1100 | |
| 150から240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) kV | 35kVRSJY-1/4 | 1160 | |
| 500〜630 | 35kVRSJY-1/5 | 1160 | |
| 800から1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
注記:
1接続器は別々に注文する必要があります.
2.RSJY-1は,装甲のない銅線のシールドを持つケーブルです.
3溶接無地接は,次のように別々に注文しなければならない.
·銅線電線と電線装甲が付いているケーブルについては,後尾-WAを追加します.例えば,6kVRSJY-1/1-WA.
装甲線付きの銅テープスクリーンを持つケーブルについては,後尾"X"を追加します.例えば,6kVRSJY-1/1-X.

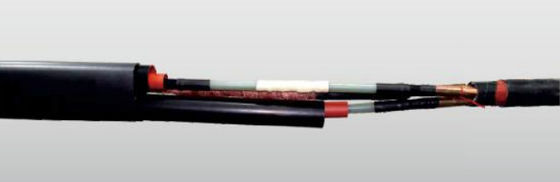

RSJY-3スクリーンされた,3コアポリマー絶縁ケーブル (6kV,10kV,20kV,30kVおよび35kV) の直結
結合は35kVまでの3コアポリマー絶縁MVケーブルをスクリーニングするために設計されています.
| 定数電圧 U0オーケストラm) | 横断面 (mm)2) | キット番号 | L について |
| 尺寸 (mm) | |||
| 3.6/6(7.2) kV | 25〜50 | 6kVRSJY-3/1 | 1620 |
| 70〜120 | 6kVRSJY-3/2 | 1620 | |
| 150から240 | 6kVRSJY-3/3 | 1620 | |
| 300〜400 | 6kVRSJY-3/4 | 1620 | |
| 500〜630 | 6kVRSJY-3/5 | 1620 | |
| 6/10(12)kV 6.35/11 ((12) kV 8.7/15(17.5) kV |
25〜50 | 10kVRSJY-3/1 | 1620 |
| 70〜120 | 10kVRSJY-3/2 | 1620 | |
| 150から240 | 10kVRSJY-3/3 | 1620 | |
| 300〜400 | 10kVRSJY-3/4 | 1620 | |
| 500〜630 | 10kVRSJY-3/5 | 1620 | |
| 12/20(24)kV 12.7/22(24)kV | 35〜50 | 20kVRSJY-3/1 | 1620 |
| 70〜120 | 20kVRSJY-3/2 | 1620 | |
| 150から240 | 20kVRSJY-3/3 | 1620 | |
| 300〜400 | 20kVRSJY-3/4 | 2320 | |
| 500〜630 | 20kVRSJY-3/5 | 2320 | |
| 18/30(36)kV 19/33 ((36) kV |
35〜50 | 30kVRSJY-3/1 | 2520 |
| 70〜120 | 30kVRSJY-3/2 | 2520 | |
| 150から240 | 30kVRSJY-3/3 | 2520 | |
| 300〜400 | 30kVRSJY-3/4 | 2520 | |
| 500〜630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-3/1 | 2520 |
| 70〜120 | 35kVRSJY-3/2 | 2520 | |
| 150から240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) kV | 35kVRSJY-3/4 | 2620 | |
| 500〜630 | 35kVRSJY-3/5 | 2620 |
注記:
1接続器は別々に注文する必要があります.
2.RSJY-3は,装甲のない銅線のシールドを持つケーブルです.
3溶接無地接は,次のように別々に注文しなければならない.
·銅線電線と電線電線電線を装着したケーブルについては,後尾"WA"を追加します.例えば,6kVRSJY-3/1-WA.
装甲線付きの銅テープスクリーンを持つケーブルについては,後尾"X"を追加します.例えば,6kVRSJY-3/1-X.
